一．系統需求
除草劑瓶子上印有產品標簽的字符串是必須要檢測的，瓶頸的螺紋是否有缺陷，瓶蓋密封面是否有缺陷。
二．解決方案
用帶有三個相機的VA-40視覺應用系統，并選擇iNspect軟件來輕松解決。第一個相機旋轉90度觀察標簽，使用iNspect里的光學字符識別工具檢驗印刷的字符串。第二個相機移動測量螺紋，用距離工具。第三個相機用環繞工具來觀察表面，量出直徑的最小值，最大值。
三．詳細資料
零部件編號 描述 數量
帶有三個640*480，TM-2的，
VA40-03-C53-1 5米長的電纜 1
A-MP-DAL401-0 4”紅色LED,DOAL光 1
A-MP-BL410-0 5*5”紅色LED背光 1
A-MP-FL301-0 2.5*2.5”紅色LED面光 1
四．屏幕快照

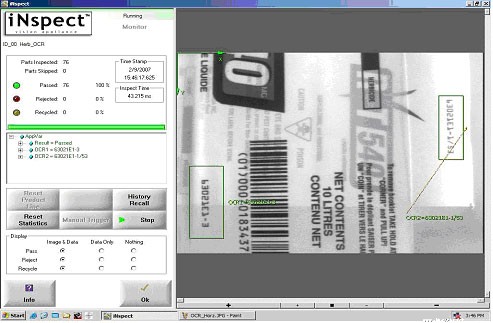

檢測標簽
用光學字符識別讀出每一個字符。
用9毫米的鏡頭。相機鏡頭到標簽表面的距離是9英寸,底部到相機底部的距離是5.25英寸，
2.5*2.5面光源與9”底部成約30度的角。

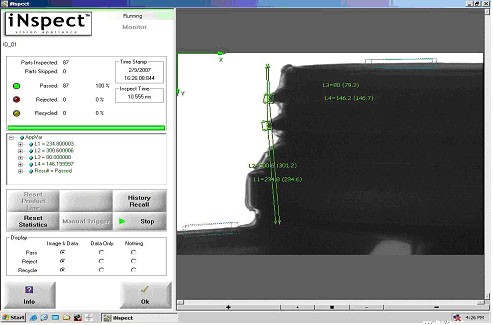

檢測螺紋
用Tip工具定位螺紋最尖端部分，用距離工具量兩個螺紋最頂端部分之間的距離。
用的是35mm鏡頭，相機鏡頭的末端到瓶頸表面的距離是11.25英寸。瓶底到鏡頭的距離是14英寸，5*5的背光源距塑料瓶約6英尺處。

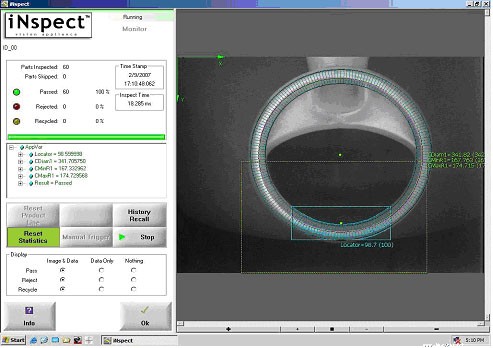

檢測瓶蓋密封面
用Circle工具定位地方是覆蓋密封面，整個直徑，最大/最小的直徑都要測量
用的是9mm鏡頭，相機鏡頭末端到密封面的距離是7.25英寸,4英寸的DOAL光源與對著密封面的鏡頭成水平角度。
